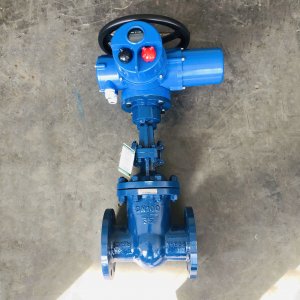

本實用新型公開了一種手動電動一體式防腐蝕閘閥,包括閥體,手輪和電動機,所述閥體內部設置有第一閥板和第二閥板,所述手輪通過第一閥桿連接有第一閥板,且第一閥桿和第二閥桿與閥體之間均設置有密封軸承,所述第一閥板和第二閥板的表面設置有防腐橡膠,所述電動機通過第二閥桿連接有第二閥板,所述第二閥板和第一閥板的頂端均開設有第二密封槽,且第二閥板的底端設置有第一固定塊,所述第二密封塊和第二密封槽相咬合,且第二密封槽和第一密封槽內部均設置有密封橡膠,所述第一固定塊與第一密封槽相咬合.該手動電動一體式防腐蝕閘閥可以分別通過手動和電動進行控制,兩者之間互不干擾,人們可以自由選擇,使用效果好。
1、閥體有扁體和圓體兩種形狀:GB閥門采用圓體,ANSI磅級閥門DN≤300Lb采用扁體,DN≥400Lb采用圓體,閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件,全部名襯FEP(F46)等氟塑料;
2、密封副為FPF(F46)/ FEP(F46)或其它材料組合,摩擦系數小,啟閉力矩低;
3、填料采用PTFE(F4)標準填料,密封性能好,維修更換方便;
4、帶有彈性的閘板,可補償閘板密封面與閥座密封面之間楔角偏差,吻合度好,密封效果理想;
5、介質可從兩側任意方向通過閘閥,適用于介質方向可能改變的管路上作用啟閉裝置。
防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。1、閥體有扁體和圓體兩種形狀:GB閥門采用圓體,ANSI磅級閥門DN≤300Lb采用扁體,DN≥400Lb采用圓體,閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件,全部名襯FEP(F46)等氟塑料;
2、密封副為FPF(F46)/ FEP(F46)或其它材料組合,摩擦系數小,啟閉力矩低;
3、填料采用PTFE(F4)標準填料,密封性能好,維修更換方便;
手動電動一體式防腐蝕閘閥的安裝步驟包括預先準備、焊接法蘭、安裝閥體、連接管道、連接電源、調試和測試,以及安裝防護罩。
-
預先準備:首先,需要準備好安裝所需的工具和材料,如螺栓、墊片、螺母等。
-
焊接法蘭:確定安裝位置,并在相應位置上焊接法蘭。
-
安裝閥體:將電動閘閥的閥體放置在法蘭孔上,使用螺栓、墊片和螺母將其固定。
-
連接管道:根據管道系統需求,使用管件將電動閘閥與管道連接,確保連接緊固且不漏水。
-
連接電源:將電動閘閥的電源線與電源連接,確保連接正確且接地良好。
-
調試和測試:安裝完成后,對電動閘閥進行調試和測試,確保功能正常。
-
安裝防護罩:在電動閘閥周圍安裝防護罩,以保護其免受外部環境的影響。
此外,對于大口徑手動閘閥的安裝,雖然提到了不建議手動操作,但如果是手動電動一體式防腐蝕閘閥,手動開啟方法包括找到電動閘閥手動開啟裝置,使用適當?shù)墓ぞ卟迦胧謩娱_啟裝置的接口,順時針旋轉以開啟閘閥,使用完畢后將手動開啟裝置旋轉回原位。日常使用中還需注意檢查安裝精度、進行啟閉試驗以及泄露實驗等。

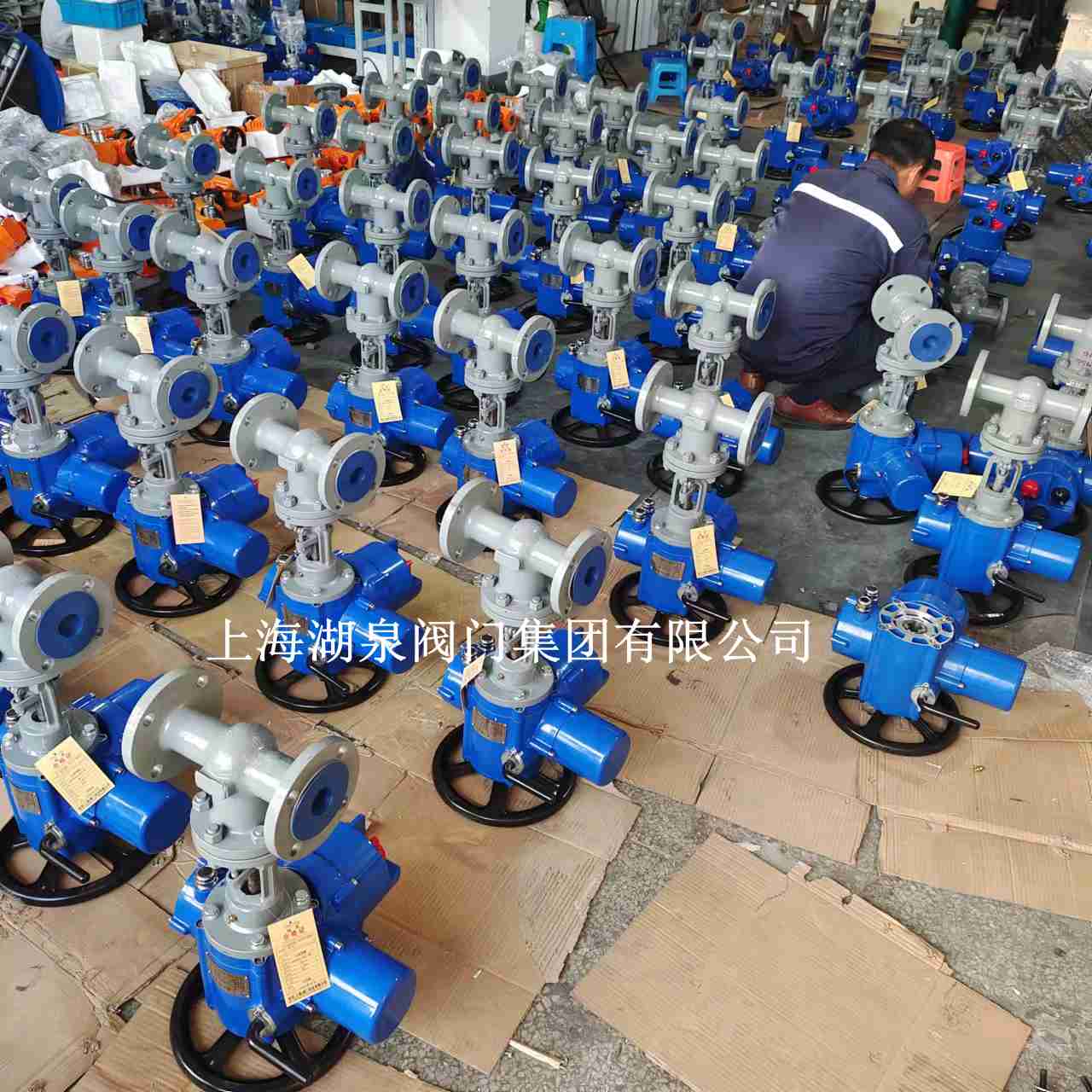

一種手動電動一體式防腐蝕閘閥是一種具有阻止介質流動的裝置,廣泛應用于化工、石油、電力等行業中。該閥門具備手動和電動兩種控制方式,可根據實際需要靈活切換。它采用特殊的防腐蝕材料制作而成,能夠有效抵御介質的侵蝕,確保管道系統的安全運行。 手動電動一體式防腐蝕閘閥采用先進的技術設計和制造工藝,具備了很多優點。首先,它采用雙向密封結構,能夠防止介質倒流,確保流體在管道中正常流動。其次,該閥門具備良好的密封性能,能夠有效避免泄漏問題的發生,保證系統的穩定性。同時,該閥門的操作簡便,使用方便,能夠確保操作人員的安全。 手動電動一體式防腐蝕閘閥還具備了強大的抗腐蝕能力。它采用優質的防腐蝕材料制作而成,能夠抵御酸、堿等腐蝕性介質的侵蝕,延長使用壽命。此外,該閥門的結構緊湊,體積小巧,適用于各種安裝場合,充分滿足工程項目的要求。 手動電動一體式防腐蝕閘閥在工業領域中起著重要的作用。它不僅可以控制介質的流動,還能夠保護管道系統的安全運行。隨著科技的進步和工業的發展,人們對閥門的要求也越來越高。手動電動一體式防腐蝕閘閥的問世,滿足了市場需求,成為了工業控制閥門的重要組成部分。未來,隨著科技的不斷創新,手動電動一體式防腐蝕閘閥將繼續發展,為工業領域的發展做出更大的貢獻。
