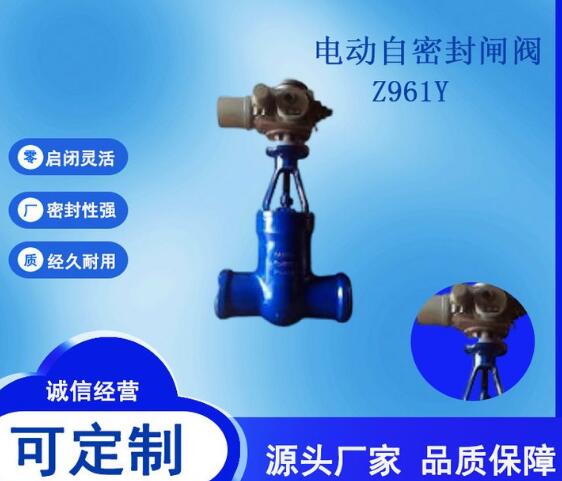

產品名稱: DN300電動閘閥Z961Y一體化閥門電動裝置[ 2024-08-06 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、DN300電動閘閥Z961Y 一體化閥門電動裝置介紹

    上海湖泉閥門集團有限公司高溫高壓電動閘閥應用范圍:磅級電站閘閥適用于Class1500~3500Lb、工作溫度-29~570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為:水、油品、導熱油、蒸汽等。閘板與閥座密封面采用司太立-stellite鈷基硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好。動焊接閘閥是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。Z961Y電站閘閥主要是作為水、蒸汽管路上的啟閉裝置,用于切斷或接通管路中的介質。使用時應全開或是全閉,不能作調節閥使用。電站閘閥工作原理:按順時針轉動手輪或閥桿螺母,閥桿帶動閘板下行,使密封面吻合,切通道,即為關閉;反之則為開啟。

    二、DN300電動閘閥Z961Y-16C 產品技術說明

    產品型號

    試驗壓力(MPa)

    工作壓力(MPa)

    工作溫度(℃)

    適用介質

    強度試驗

    密封試驗/上密封實驗

    Z960Y-250

    25

    37.5

    27.5

    -

    ≤425

    水、蒸汽

    Z960Y-320

    32

    48.0

    36.0

    -

    ≤425

    Z960Y-P54100

    -

    30.0

    22.0

    P5410

    ≤540

    蒸汽

    Z960Y-P54170

    -

    48.0

    36.0

    P5417

    ≤540

    三、DN300電動閘閥Z961Y-16C產品零部件

    零件名稱

    材料牌號Material designation

    閥體

    WCB

    WC6

    WC9

    閥板

    WCB

    WC6

    WC9

    閥蓋

    25

    12Cr1Mo1VA

    閥桿

    1Cr17Ni2

    20Cr1Mo1VA

    閥座

    25

    12Cr1Mo1VA

    密封環

    S軟鋼(增強柔性石墨)

    S軟鋼

    F軟鋼

    填料

    增強柔性石墨

    支架

    WCB

    WCB或WC6

    閥桿螺母

    45(ZCuZn25A16Fe3Mn3)

    四開環

    1Cr13

    20Cr1MoVA
