一體式電動閥門的安裝方法及工作原理是什么

[ 2024-08-14 ]

一體式電動閥門的優點主要包括方便系統整體安裝、‌減少接線及安裝費用、‌容易診斷并排除故障、‌減輕了重量、‌降低了占地面積、‌減少了故障、‌方便了安裝與維修。‌  一體式電動閥門的設計具有一體化結構,‌即控制單元與電動執行器封裝成一體,‌這種結構無需外配控制單元即可實現就地操作,‌遠程只需輸出相關控制信息就可對其進行操作。‌這種設計不僅方便了系統整體的安裝,‌還減少了接線及安裝費用。‌此外,‌一體式電動閥門在故障診斷和排除方面也表現出色,‌容易診斷并排除故障,‌進一步提高了系統的可靠性和維護的便利性。‌  從技術角度來看,‌一體式電動閥門的設計減輕了重量、‌降低了占地面積,‌減少了故障發生的可能性。‌同時,‌這種設計也方便了安裝與維修,‌提高了設備的整體性能和壽命。‌這些優點使得一體式電動閥門在各種工業應用中表現出色,‌特別是在需要高效、‌可靠操作的場合中更為適用。‌

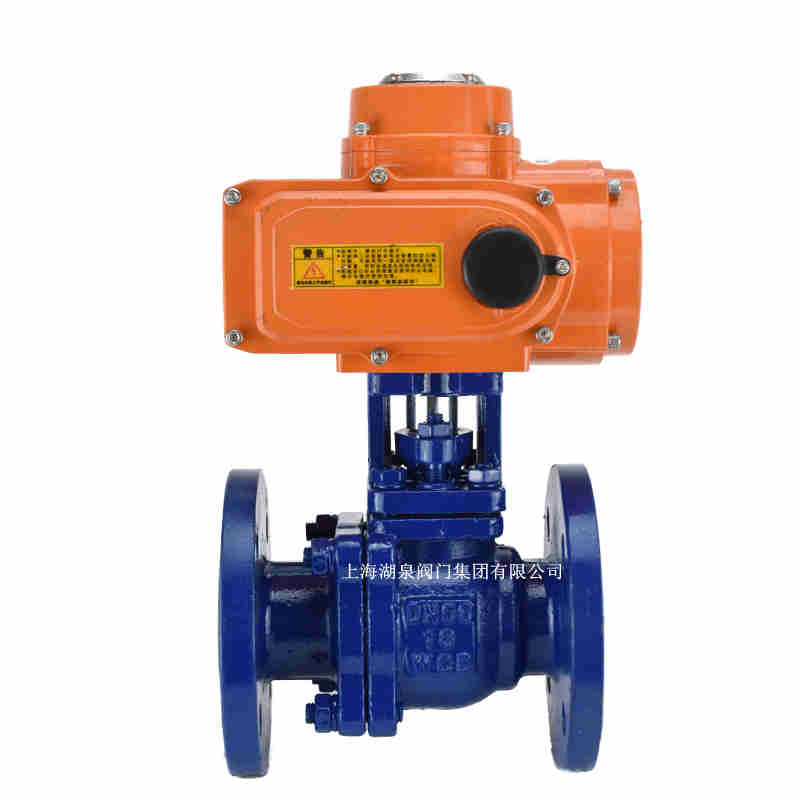

電動閥

一體式電動閥門的安裝方法主要包括以下幾個步驟:‌

預先準備:‌準備好安裝所需的工具和材料,‌如螺栓、‌墊片、‌螺母等。‌ 焊接法蘭:‌確定安裝位置,‌并在需要安裝的位置上焊接對應的法蘭。‌ 安裝閥體:‌將電動閥門的閥體放置在法蘭孔上,‌使用螺栓、‌墊片和螺母將其固定在位置上。‌ 連接管道:‌根據管道系統的需要,‌使用管件將電動閥門與管道連接起來,‌確保連接緊固,‌不漏水。‌ 連接電源:‌將電動閥門的電源線與電源連接起來,‌確保電源線連接正確,‌接地良好。‌ 調試和測試:‌安裝完成后,‌對電動閥門進行調試和測試,‌確保各項功能正常,‌無異常。‌ 安裝防護罩:‌在電動閥門周圍安裝防護罩,‌以保護閥門免受外部環境的影響。‌

此外,‌還需要注意以下幾點:‌

  • 電動調節閥的安裝環境溫度應在-25~60℃范圍,‌相對濕度≤95%。‌如果安裝在露天或高溫場合,‌應采取防水、‌降溫措施。‌
  • 調節閥一般應垂直安裝,‌特殊情況下可以傾斜,‌但大角度傾斜或閥體自重大時應增加支承件保護。‌
  • 安裝前應對管路進行清洗,‌排除污物和焊渣,‌安裝后再次對閥門進行清洗,‌保證不使雜質殘留在閥體內。‌
  • 為了使調節閥在故障或維修情況下生產過程能繼續進行,‌應加旁通管路,‌并注意安裝位置是否符合工藝過程的要求。‌
  • 電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。‌

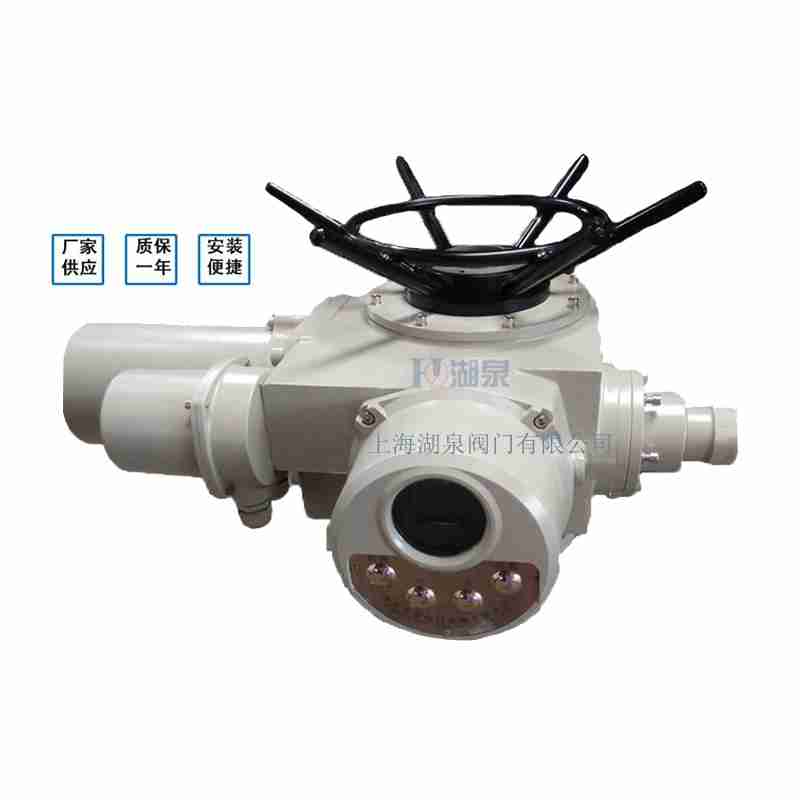

電動閥門裝置

一體式電動閥門的工作原理是通過電動裝置控制閥芯的位置,‌從而控制閥門的開關狀態。‌一體式電動閥門的工作原理主要依賴于電動裝置,‌當電動裝置啟動時,‌電動機帶動減速器轉動,‌將旋轉運動轉化為線性運動。‌行程控制器控制電動機的啟停和轉向,‌進而控制閥芯的運動方向和行程。‌閥芯移動到開啟位置時,‌流體可以從進口通道進入閥體,‌并通過閥芯的通道流出;‌當閥芯移動到關閉位置時,‌閥芯的通道與閥座完全密封,‌阻止流體的進出。‌這種設計使得電動閥門能夠在各種流體介質中實現有效的控制和調節,‌包括但不限于空氣、‌水、‌蒸汽、‌腐蝕性介質、‌泥漿、‌油品、‌液態金屬和放射性介質等。‌


電動閥門的特點包括結構設計合理、‌緊湊,‌閥門剛性好,‌阻力系數小,‌密封性能好。‌此外,‌電動閥門通常由電動執行器和閥體組成,‌電動執行器負責打開或關閉閥門,‌根據控制系統的信號進行動作,‌通過調節電動執行器中的轉動方向、‌角度和速度,‌可以精確地控制活塞閥門的打開程度,‌從而實現流體的流量控制。‌電動閥門因其自動化程度高、‌精確控制、‌節能環保、‌適應性強等優勢,‌在工業領域中得到廣泛應用12。‌
